海洋所基于人工智能的北極海冰分類和冰間水道識別研究取得新進展
近日,中國科學院海洋研究所李曉峰研究團隊,基于合成孔徑雷達(SAR)衛星遙感影像,構建深度學習模型融合SAR極化信息和圖像紋理信息,實現了北極波弗特海域一年冰、多年冰和冰間水道的高精度識別,并建立了波弗特海2018-2022年80米分辨率海冰類型數據集。該成果在遙感領域國際頂級學術期刊《環境遙感》(Remote Sensing of Environment, IF=13.5)發表。
受全球氣候變化影響,北極海冰在范圍、年齡和體量上都有明顯的減少趨勢。近十年間,北極越來越多的多年冰(MYI)被一年冰(FYI)取代,這一現象在波弗特海尤為明顯。在此背景下,精準高效的遙感海冰分類將有利于北極氣候變化監測和北極航道開發利用。
李曉峰研究團隊基于SAR衛星影像,構建了雙分支U-Net的海冰分類模型DBU-Net,融合SAR影像的極化信息和由SAR圖像衍生得到的GLCM紋理信息,實現了開放水域(OW)、FYI和MYI的分類,以及冰間水道(Lead)識別(圖1)。由于GLCM的計算涉及頻數統計等不連續運算過程,無法被神經網絡的反向傳播過程學習。因此,本研究基于Jeffries-Matusita距離篩選有利于海冰分類的GLCM特征,并將其顯示地加入模型輸入,可有效地提升不同類型海冰和冰間水道的識別精度。

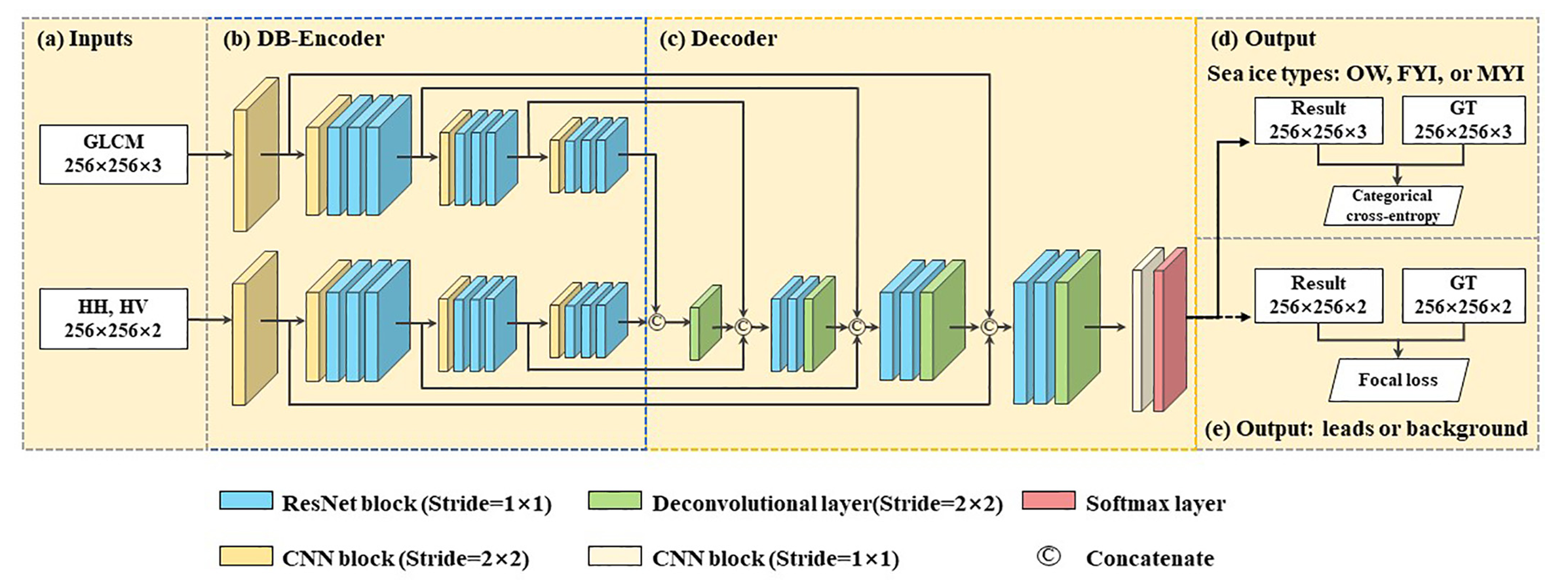

圖1?雙分支U-Net(DBU-Net)模型結構示意圖
研究采用16幅哨兵1號EW模式SAR影像構建訓練集,采用另外8幅獨立的影像構建測試集。實驗結果顯示, DBU-Net對8幅完整圖像的海冰分類準確率(Acc)、平均重疊度(mIoU)和Kappa系數分布達到了91.83%、0.841和0.849,比傳統機器學習模型如SVM、RF和CNN模型提升明顯。相對于原始的U-Net模型,加入GLCM紋理特征對海冰分類精度提升顯著(圖2)。

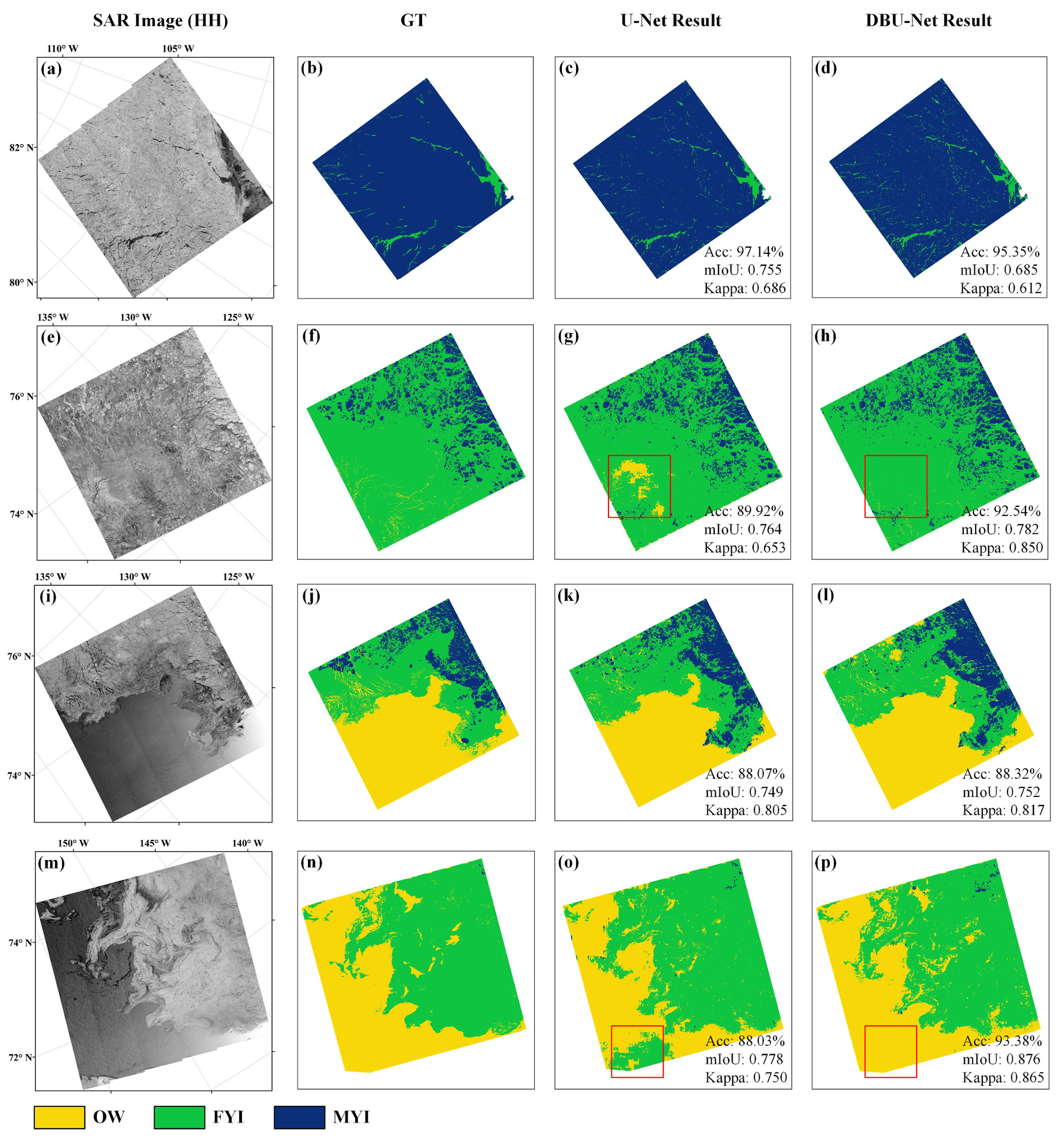

圖2 原U-Net和雙分支U-Net(DBU-Net)在測試圖像的結果對比,紅框標注了DBU-Net有明顯改進的區域,GT為真值
進一步將模型應用于冰間水道的識別。采用冰間水道樣本集重訓練DBU-Net,模型在測試集展示出較高的水道識別能力,其Acc、mIoU和Kappa系數分別達到了99.49%、0.801和0.745(圖3)。

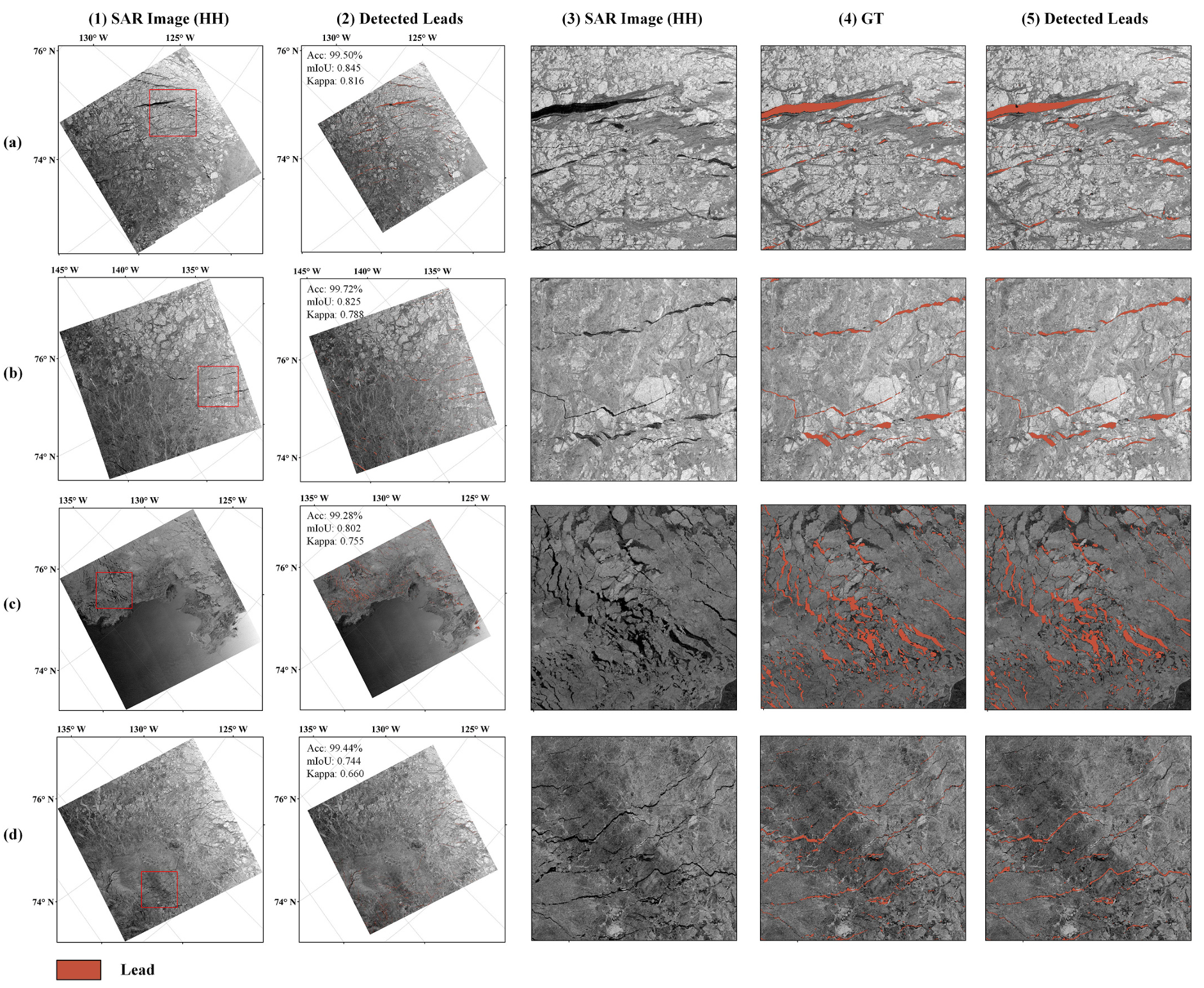

圖3 DBU-Net的冰間水道(Lead)監測結果。第1列子圖中紅框?yàn)榈?到滴列子圖展示的區域,GT為真值
基于該模型,研究收集了2018-2022年間冬季時序的波弗特海哨兵一號SAR影像,共454幅,應用該模型生成了80米分辨率的波弗特海海冰類型數據集,包括OW、FYI、MYI和冰間水道四種類型。分析了波弗特海海冰類別的變化情況(圖4):2018-2019年冬季波弗特海MYI呈輸出態,2019-2021冬季MYI呈輸入態,2021-2022冬季MYI呈穩定態,其變化與波弗特高壓的強度和位置相關。2018-2019年波弗特海80米分辨率海冰類型數據示例如圖5所示。

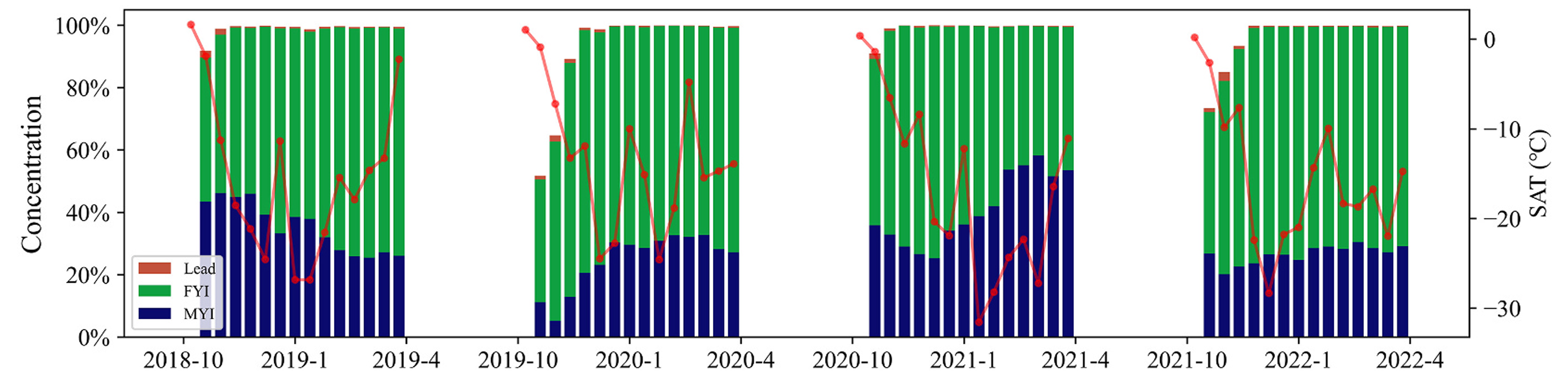

圖4 ?2018-2022年冬季波弗特海海冰類別密集度變化情況。紅色折線為波弗特海平均海表面氣溫(SAT),來自NECP-NCAR再分析數據

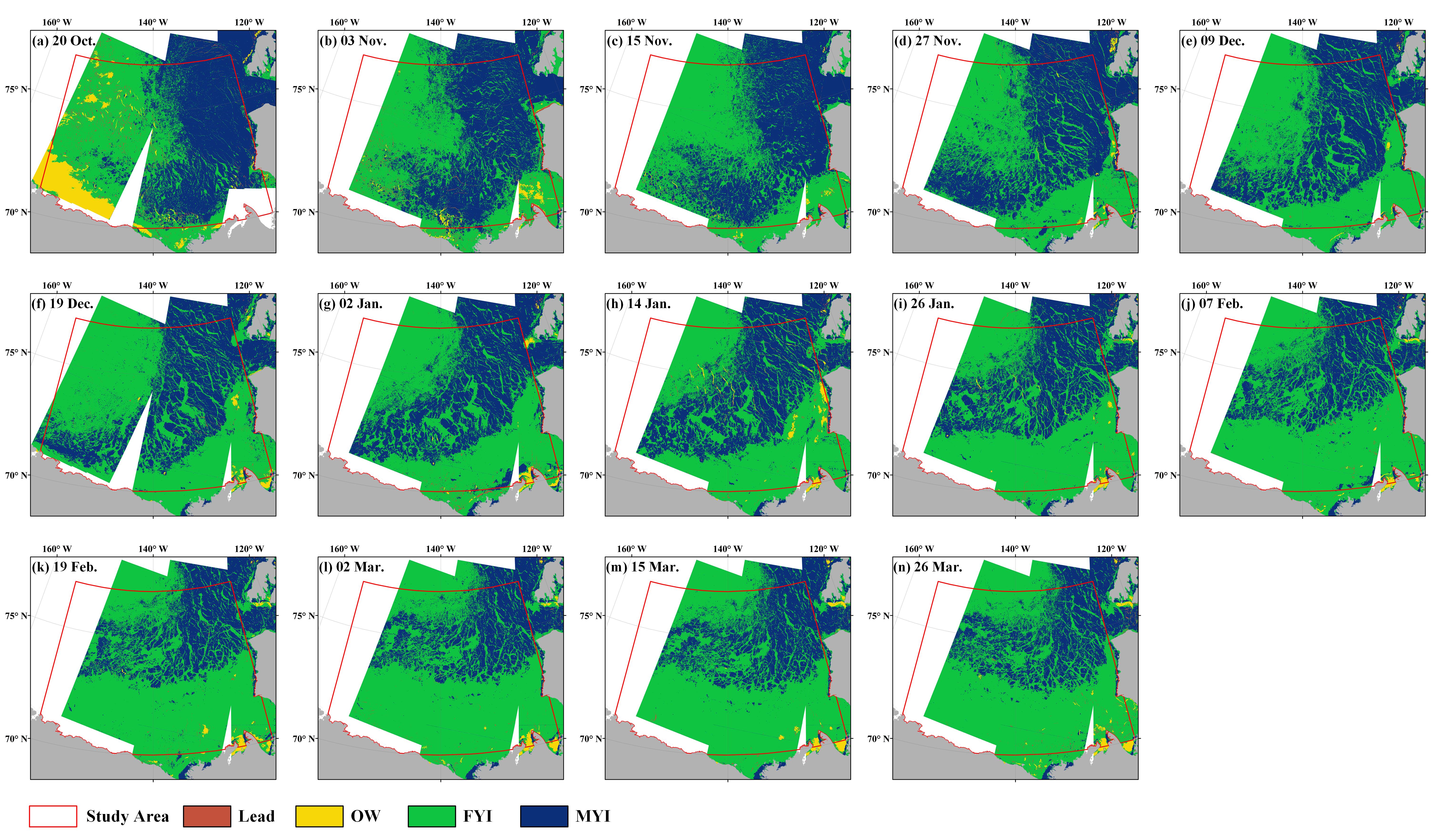

圖5 2018-2019年冬季波弗特海海冰類型時間序列數據集
論文第一作者是中國科學院海洋研究所2023屆碩士黃巖,通訊作者為任沂斌副研究員,合作者為李曉峰研究員。該研究得到了國家自然科學青年基金等項目資助。
相關論文信息:
[1] Huang, Y., Ren, Y.*, & Li, X. (2024). Deep learning techniques for enhanced sea-ice types classification in the Beaufort Sea via SAR imagery. Remote Sensing of Environment, 308, 114204. https://doi.org/10.1016/j.rse.2024.114204
[2] Y. Ren, X. Li, X. Yang and H. Xu, Development of a Dual-Attention U-Net Model for Sea Ice and Open Water Classification on SAR Images, in IEEE Geoscience and Remote Sensing Letters, vol. 19, pp. 1-5, 2022, Art no. 4010205, doi: 10.1109/LGRS.2021.3058049
