海洋所揭示黃海綠潮在L/C波段SAR影像中的頻率依賴成像機制
近日,中國科學院海洋研究所人工智能海洋學研究團隊在黃海綠潮微波遙感成像機理研究方面取得新進展,在國際遙感領域期刊IEEE Transactions on Geoscience and Remote Sensing上發表研究論文。研究團隊聯合L波段ALOS-2 PALSAR-2、C波段Sentinel-1合成孔徑雷達(SAR)系列影像,系統分析了黃海綠潮在不同雷達波段下的后向散射特征,并提出了一種基于有效表面粗糙度反演和相對粗糙度描述的物理解釋方法,為理解綠潮多頻SAR成像差異提供了新的理論依據。
黃海綠潮是由滸苔暴發性繁殖引發的典型海洋生態災害,長期影響我國黃海近岸海域的生態環境、養殖生產和濱海旅游??焖?、連續、準確地監測綠潮分布,對于災害預警、應急處置和近岸生態環境管理具有重要意義。以往研究表明,漂浮綠潮藻席在C波段和X波段SAR影像中表現為亮于周圍海水的高后向散射目標。然而,L波段SAR觀測中綠潮藻斑既可能表現為暗斑,也可能表現為亮斑,成像特征更為復雜,其與C波段之間成像差異的物理機制尚未得到系統解釋,這限制了多頻SAR數據在綠潮監測和機理分析中的協同應用。
針對這一問題,研究團隊聯合L波段、C波段SAR和光學影像,分析了不同綠潮階段、海況背景和觀測條件下的五組典型案例。結果發現,綠潮藻席在C波段SAR影像中通常穩定表現為亮斑,而在L波段影像中多數表現為暗斑,只在極平靜海況等特殊情況下呈現亮斑(圖1)。也就是說,同樣是綠潮,不同雷達頻率“看到”的結果并不完全相同。

圖1?綠潮藻斑在L-/C-波段SAR影像中的成像特征
(圖中共展示了三個案例,分別用黃色、棕色、綠色框標示,灰色框中依次為上述三個案例對應的光學觀測)
為解釋這一現象,研究團隊利用高級積分方程模型(AIEM)和模擬退火算法,分析綠潮覆蓋海面與周圍海水的粗糙度差異,并提出相對粗糙度描述符(RRD)。該指標可簡單理解為:綠潮相對于周圍海水,是讓雷達“看到”的海面更粗糙,還是更平滑。當RRD大于1時,綠潮更容易顯示為亮斑;當RRD小于1時,則更容易顯示為暗斑。
研究表明,綠潮通常會增強C波段所感知的海表粗糙度,因此在C波段SAR影像中多表現為亮斑;而在L波段尺度下,綠潮往往抑制海面粗糙度,因此多表現為暗斑。少數極平靜海況下,由于海水本身回波很弱,綠潮反而在L波段中呈現亮斑。這一結果解釋了過去L波段綠潮觀測中“有時亮、有時暗”的現象,也說明不同雷達頻率對綠潮覆蓋海面的響應尺度不同。
此外,研究還發現,在自然綠潮暴發期的典型環境范圍內,海水和藻體介電性質變化對同極化后向散射影響較小。相比之下,海表有效粗糙度變化才是造成L/C波段成像差異的主要原因(圖2)。

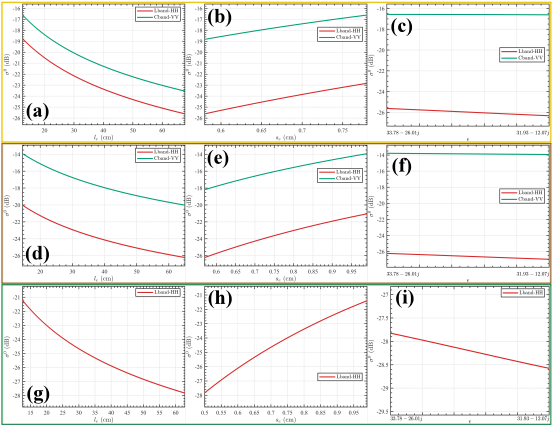

圖2?滸苔同極化NRCS隨有效相關長度、有效均方根高度、介電常數的變化分析
論文第一作者為中國科學院海洋研究所博士研究生郭媛,通訊作者為李曉峰研究員,合作者包括意大利羅馬大學Ferdinando Nunziata教授、那不勒斯“帕斯諾普”大學Andrea Buono教授和Maurizio Migliaccio教授。
論文信息:
Guo, Y., Nunziata, F., Buono, A., Migliaccio, M., & Li, X*. (2026). L- and C-band SAR Backscattering Characteristics of Green Tide in the Yellow Sea. IEEE Transactions on Geoscience and Remote Sensing. https://doi.org/10.1109/TGRS.2026.3694915
